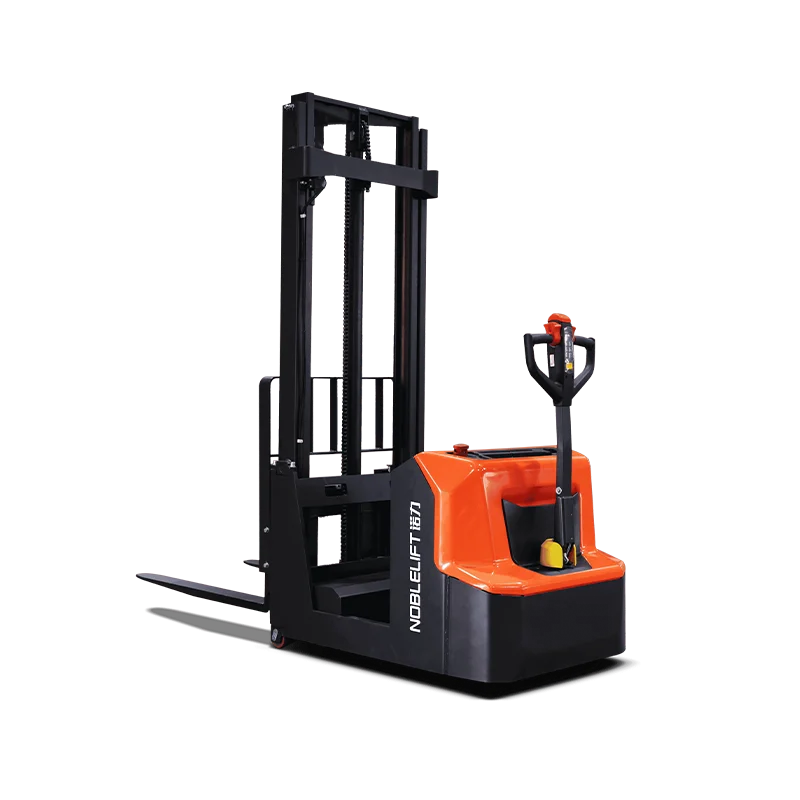

Самоходный штабелер с противовесом Noblelift PSE06BCB DX с максимальной высотой вил 3200 мм
| Положение оператора | Пеший (без платформы) |
| Центр загрузки, мм | 500 |
| Масса, кг | 1175 |
| Масса АКБ, кг | 2×34.4 |
| Тип колес | полиуретановые |
| Размер передних (ведущих) колес, мм | 230х75 |
| Размер задних колес, мм | 84х70 |
| Колея задних колес, мм | 602 |
| Колесная база, мм | 845 |
| Кол-во колес спереди/сзади (х-ведущие) | 1x/4 |

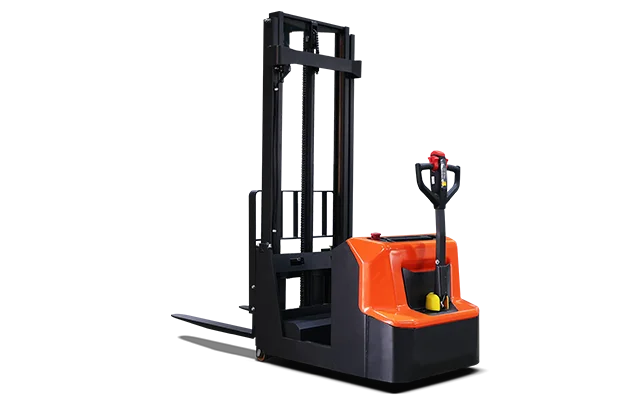

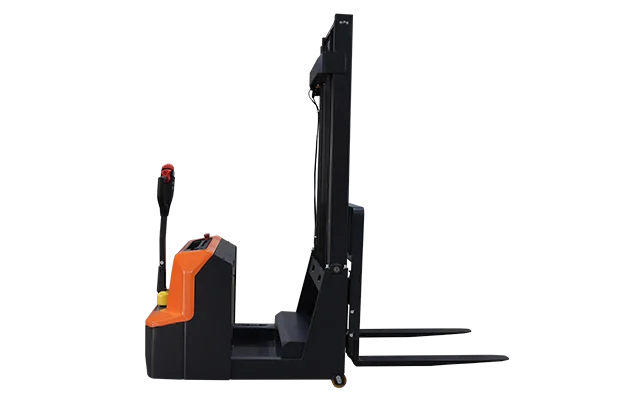

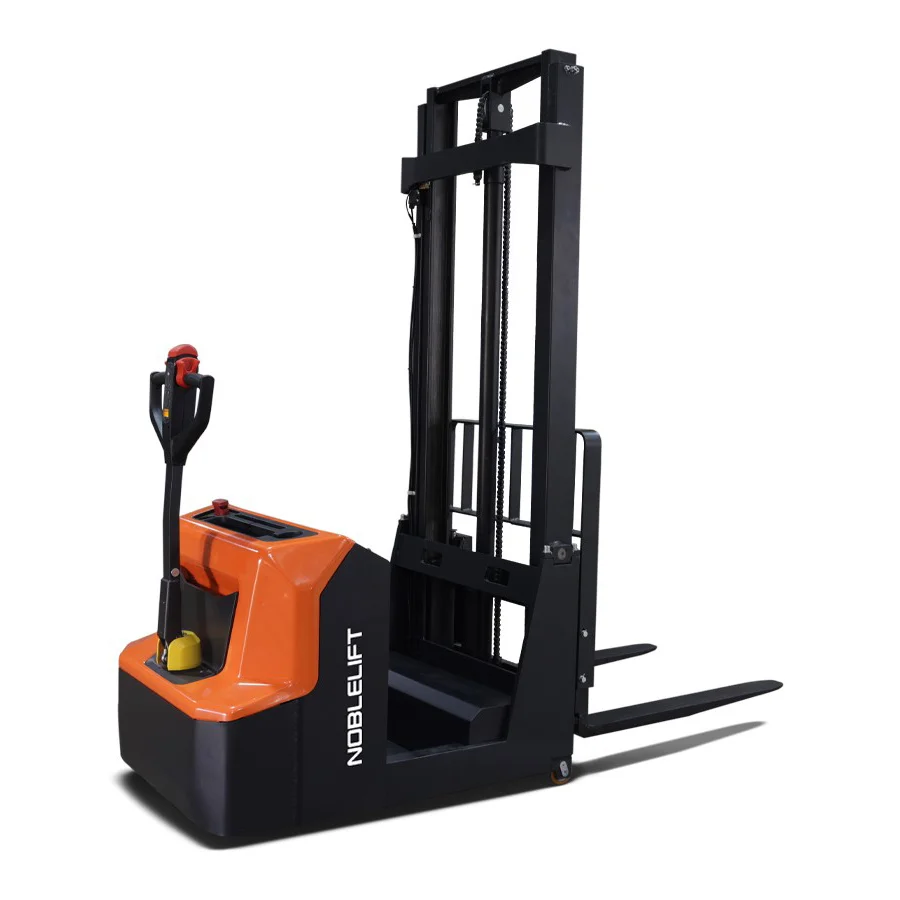

Штабелеры с противовесом PSE06BCB/PSE06NCB
Самоходные штабелеры с противовесом Noblelift PSE06BCB / PSE06NCB — это мини-штабелеры грузоподъёмностью 600 кг при центре тяжести 500 мм, рассчитанные на работу там, где обычные штабелеры с аутригерами не проходят: в мезонинах, лифтах, узких зонах упаковки и у станков. Это полнофункциональный противовесный штабелер: у него нет выносных лап под паллетой, поэтому он свободно заезжает под закрытые и нестандартные поддоны и может подбирать груз вплотную к оборудованию или стеллажу.
Максимальная высота подъёма — до 3,2 м (варианты мачты 1,5 / 2,5 / 2,8 / 3,2 м), при этом габаритная высота сложенной мачты от 1,93 до 2,11 м — штабелер помещается в большинство грузовых лифтов и низких проёмов. Шасси компактное: общая длина 2165 мм, длина до спинки вил 1245 мм, ширина 802 мм, колёсная база 845 мм, радиус разворота 1175 мм и рабочие проходы с паллетой 1000×1200 / 800×1200 мм — 2630 / 2740 мм. Клиренс по центру базы 55 мм позволяет проходить небольшие неровности пола.
Обе версии имеют одинаковую механику и гидравлику, но различаются по типу аккумулятора и «электронной начинке». PSE06BCB — свинцово-кислотный вариант с двумя AGM-АКБ 2×12 В / 106 А·ч (2×34,3 кг) и встроенным зарядным устройством от сети 220 В, PSE06NCB — литиевый штабелер с Li-ion батареей 24 В / 60 А·ч (17 кг) с BMS, USB-портом, старт-кнопкой и RFID-картами доступа.
Электродвигатель хода 0,75 кВт (S2 30 мин) и насос 2,2 кВт (S3 7,5 %) обеспечивают скорость движения 4,5 км/ч, подъёма 0,11 / 0,14 м/с (с грузом / без) и опускания 0,14 / 0,13 м/с при преодолимом уклоне 5 / 8 %. Штабелер соответствует EN 3691-1, EN 1175, EN 12053 и EN 12895, уровень шума на рабочем месте — <70 дБ(А). В базу входят электромагнитный тормоз, аварийная «грибок»-кнопка, кнопка противоотката, PIN-панель, а у PSE06NCB — ещё и доступ по RFID-картам.
Преимущества
Противовесная конструкция и работа с «проблемными» паллетами
-
Нет аутригеров под грузом: в отличие от классических штабелеров с раздвижными лапами, противовесный PSE06BCB/NCB заезжает под паллет «как мини-погрузчик» — можно работать с закрытыми поддонами, подбирать груз у станков, конвейеров, сплошных фронтов стеллажей.
-
Центр загрузки c = 500 мм, номинальная грузоподъёмность 600 кг сохраняется на полной высоте 3,2 м при соблюдении диаграммы остаточной грузоподъёмности, нанесённой на мачту и в руководстве.
-
Варианты мачт: односекционная 1,5 м и двухсекционные 2,5 / 2,8 / 3,2 м (подъём 1505 / 2535 / 2835 / 3135 мм, максимальная высота вил до 3,2 м), что позволяет подобрать нужную комбинацию «высота/габаритная высота» под мезонины и лифты.
PSE06CB легко подхватывает поддоны там, где обычному штабелеру мешают аутригеры, и при этом остаётся компактным и лёгким.
Компактность для лифтов, мезонинов и узких зон
-
Габариты: длина 2165 мм, ширина 802 мм, радиус разворота 1175 мм, проходы Ast 2630 / 2740 мм — штабелер работает в коридорах от ~2,7 м и спокойно помещается в грузовые лифты.
-
Увеличенный дорожный просвет 55 мм по сравнению с типичными «низкими» штабелерами — можно без боязни проходить порожки, стыки пола, швы и более «грубое» покрытие в производственных зонах.
-
Компактная база и умеренная собственная масса позволяют безопасно заходить на этажи с ограниченной нагрузкой на перекрытия.
Это специализированный «мини-контрбалансник» именно под стеснённые пространства, а не уменьшенная копия большого погрузчика.
Две энергетические платформы под разные задачи
-
PSE06BCB (AGM): две свинцово-кислотные батареи 2×12 В / 106 А·ч, масса по 34,3 кг, с встроенным зарядным устройством от сети 220 В. Такой вариант хорошо подходит для спокойных односменных режимов с ночной зарядкой.
-
PSE06NCB (Li-ion): литиевая батарея 24 В / 60 А·ч, масса 17 кг, с системой BMS (контроль токов, напряжения, температур, блокировка зарядки при t<+5 °C). Аккумулятор допускает частые подзарядки (opportunity charging) и рассчитан на увеличенное число циклов.
-

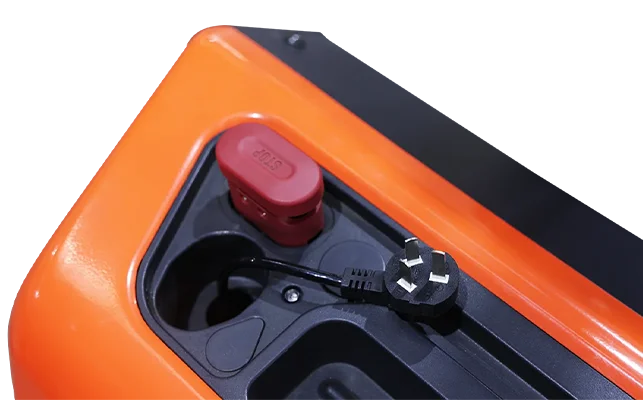

Встроенное зарядное у обоих вариантов: оператору не нужно отдельное ЗУ и «зарядная комната» — достаточно розетки 220 В в зоне хранения техники; индикация статусов зарядки реализована по светодиодам (красный/оранжевый/зелёный).
Можно выбрать классический, недорогой по вложениям AGM-вариант или литиевый штабелер для более интенсивных режимов и быстрой подзарядки.
Эргономика и безопасность: длинная рукоять, многофункциональная ручка
-
Long tiller: удлинённая рукоять держит оператора на безопасном расстоянии от корпуса и вил, облегчает управление в поворотах и уменьшает усилие на руление — в брошюре отдельно показано, как длинная рукоять снижает нагрузку на оператора по сравнению с «короткими» решениями.
-

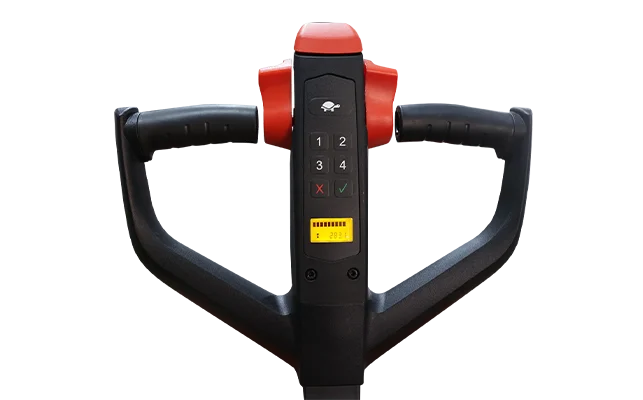

Многофункциональная ручка с «бабочками» хода, кнопками подъёма/спуска, звуковым сигналом, кнопкой «черепахи» и кнопкой противоотката; управление подъёмом и спуском — электрическое, без «дёрганий» и рычагов.
-
Режим замедленного хода и возможность движения при почти вертикальном положении рукояти облегчают манёвры в очень стеснённых местах (подбор/выставка в лифте, работа у стен).
Оператору не приходится «бороться» с машиной — управление лёгкое и предсказуемое, а безопасная дистанция и «черепаший» режим заметно снижают риск наездов.
Производительность и стабильность работы
-
Номинальная грузоподъёмность 600 кг при c = 500 мм на высоте до 3,2 м, скорости подъёма 0,11 / 0,14 м/с и опускания 0,14 / 0,13 м/с заметно ускоряют цикл по сравнению с ручными и полуэлектрическими решениями.
-
Скорость движения 4,5 км/ч, преодолимый уклон 5 % с грузом и 8 % без предназначены для коротких пандусов и стыков пола; постоянная работа на наклонных плоскостях не допускается.
-
Трёхточечная ходовая часть 1x/4 на полиуретановых колёсах (ведущее Ø230×75, ролики Ø84×70) и собственная масса около 1,2 т обеспечивают достаточную устойчивость при работе на максимальной высоте.
При своих компактных габаритах PSE06CB даёт производительность «взрослого» штабелера и устойчиво чувствует себя на высоте.
Развитая система безопасности и доступ по PIN / RFID
-
Электромагнитный тормоз выполняет роль рабочего и стояночного: при отпускании маховика, переводе рукояти из рабочего положения или нажатии аварийной кнопки штабелер автоматически тормозит и удерживается.
-
Кнопка противоотката на торце рукояти при нажатии разворачивает движение от оператора и останавливает машину — защита от прижатия к стене/стойке.
-
ПИН-панель с пользовательским и административным паролями; у PSE06NCB дополнительно считыватель ID-карт (до 5 RFID-брелоков) и кнопка запуска — доступ только для авторизованных операторов, есть индикация ошибок и режим сервисного сброса пароля.
-
Штабелер оснащён полным комплектом предупреждающих наклеек, ограничением скорости при подъёме вил >300 мм и частично сниженной скоростью в режиме «черепаха».
Ключевые риски пешей техники — наезд на оператора, неконтролируемый откат, несанкционированное использование — закрыты как конструкцией, так и электронными ограничениями.
Простое обслуживание и встроенное зарядное
-
В руководстве прописан подробный регламент ТО с интервалами 1 / 3 / 6 / 12 месяцев, включая проверку гидравлики, мачты и цепей, шасси, электрики, тормозов, аккумулятора и зарядного устройства; замена гидравлического масла — раз в 12 месяцев или 1500 моточасов.
-
На схеме указаны точки смазки (ролики, цепи, мачта, редуктор, опора рулевого управления) и тип смазки по DIN 51825, а также рекомендуемые масла HVLP 32 / HVLP 46 в зависимости от температурного диапазона работы.
-
Предохранители FU1/FU2/FU01 (10/10/350 А) вынесены под верхний кожух и легко доступны для проверки и замены; электрические и гидравлические схемы приведены прямо в руководстве.
Штабелер не требует сложной сервисной инфраструктуры — достаточно штатного встроенного зарядного, базового набора инструмента и соблюдения понятного регламента.
