Самоходная поводковая тележка Noblelift EPT15Q с грузоподъемностью 1500 кг
| Положение оператора | Пеший (без платформы) |
| Масса, кг | 135 |
| Масса АКБ, кг | 15,3×2 |
| Тип колес | Полиуретан (PU) |
| Размер передних (ведущих) колес, мм | Ø220х70 |
| Размер задних колес, мм | 80х93 (тандем: 80х70) |
| Колея передних колес, мм | — / 430 |
| Колея задних колес, мм | 380 |
| Колесная база, мм | 1203 |
| Дополнительные колеса, мм | Ø80х30 |

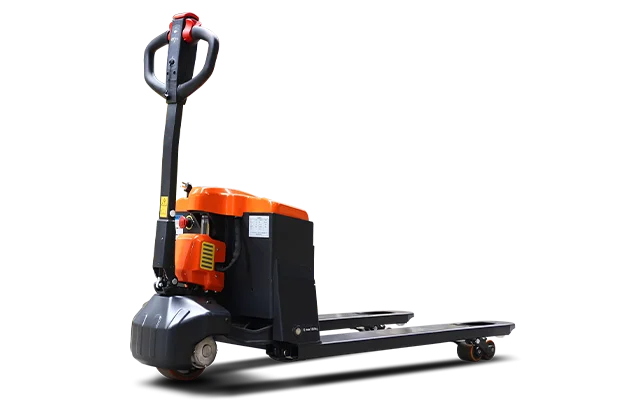

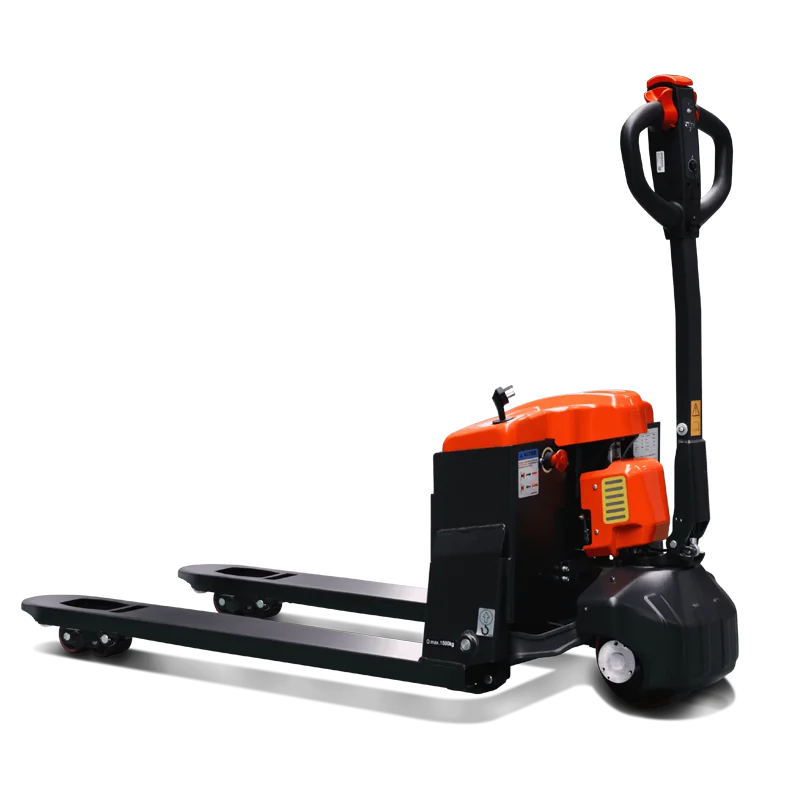

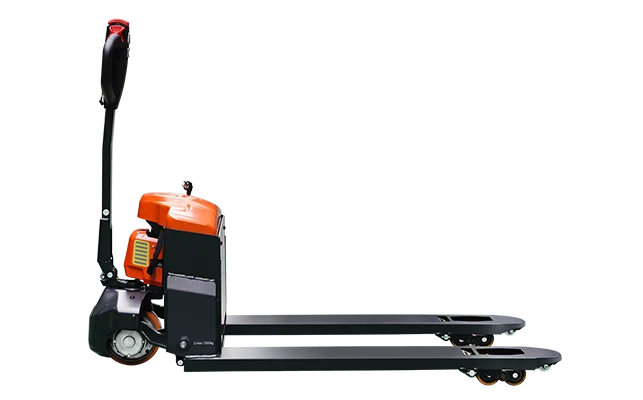

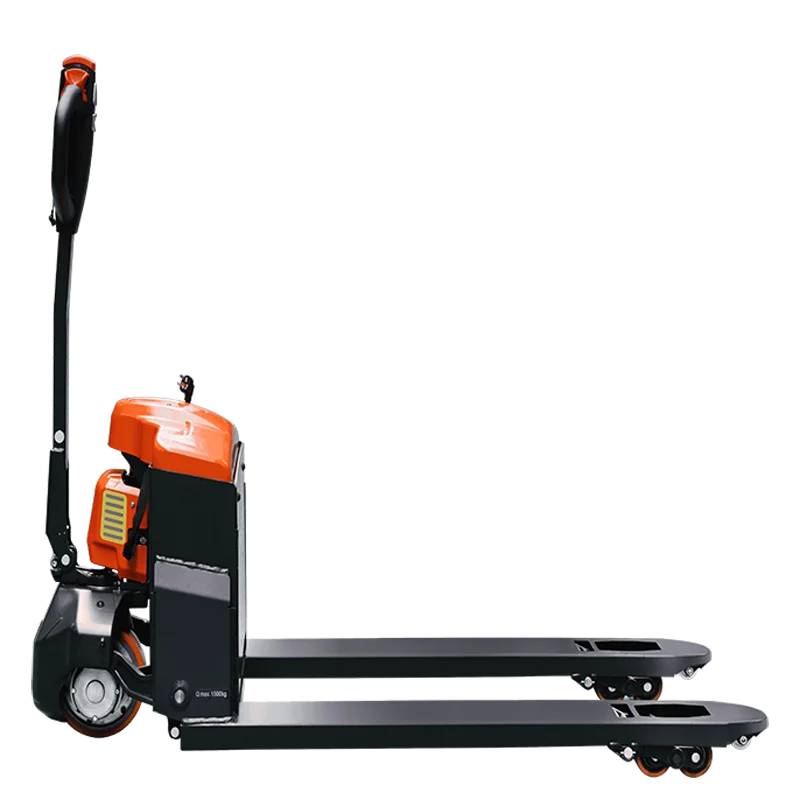

Cамоходная тележка EPT15Q / EPT20Q
Самоходные тележки Noblelift EPT15Q / EPT20Q – это «рабочие лошадки» начального уровня для ежедневной перевозки палет весом 1,5 и 2,0 т при центре тяжести 600 мм. Обе модели – пешеходного типа, для работы в помещениях, на ровных подготовленных полах, при температуре +5…+40 °C и освещённости от 50 лк, с запретом на перевозку людей и движение по выбоинам.
При стандартных вилах 1150 мм тележки имеют общую длину 1618 мм, длину до спинки вил 470 мм, ширину корпуса 570 мм, ширину вил 540 или 685 мм, высоту опущенных вил 80 мм, подъём 115 мм и радиус разворота 1353 мм. Собственный вес – всего 135–141 кг (EPT15Q) и 140–146 кг (EPT20Q) в зависимости от ширины вил, что облегчает манёвры в тесных проходах и в кузове фуры.
Привод – DC-двигатель хода 0,75 кВт у EPT15Q и 1,0 кВт у EPT20Q плюс гидромотор подъёма 0,8 кВт.
Скорость движения – до 4/4,5 км/ч (EPT15Q) и 4,7/4,8 км/ч (EPT20Q) с грузом / без, преодолеваемый уклон – до 6 % с грузом и 16 % без. Тормоз – электромагнитный, с рекуперативным замедлением при отпускании «курка».
Питание:
-
EPT15Q – свинцово-кислотные АКБ 24 В, 64–85 А·ч (несколько типоразмеров), суммарной массой около 30–54 кг.
-
EPT20Q – АКБ 48 В / 30 А·ч, масса модуля около 34 кг (4×8,5 кг).
Встроенное зарядное устройство (24 В 8 А для EPT15Q и 48 В 5 А для EPT20Q) позволяет заряжать батарею прямо в зоне хранения – достаточно подключить сетевой кабель к розетке.
Тележки оснащены эргономичной рукоятью с «черепашьим» режимом, сигнальной кнопкой reverse, звуковым сигналом, светодиодной индикацией заряда и съёмным ключом доступа, усиленными стальными вилами и кожухами, а также откидной верхней крышкой для быстрого доступа к аккумулятору и электронике.
Преимущества
Реальные 1,5–2,0 т в компактном корпусе
-
Номинальная грузоподъёмность 1500 и 2000 кг при c = 600 мм.
-
Общая длина 1618 мм, длина до спинки вил 470 мм, радиус разворота 1353 мм, проход с палетой 800×1200 мм – около 2,07 м, что позволяет работать в стандартных узких стеллажных коридорах и кузовах.
-
Небольшой собственный вес 135–146 / 140–146 кг снижает нагрузку на полы и делает тележку удобной для перевозки на лифтах и автотранспорте.
Уверенная тяга и работа на уклонах
-
Моторы хода 0,75 и 1,0 кВт в сочетании с редуктором и PU-колесом Ø220×70 мм дают скорость до 4,5–4,8 км/ч.
-
Уклон 6 % с грузом и 16 % без достаточен для большинства рамп и пандусов внутри склада (при соблюдении ограничений по применению).
-
Энергопотребление по VDI всего 0,122 кВт·ч/ч (EPT20Q) и 0,146 кВт·ч/ч (EPT15Q), что напрямую снижает себестоимость тонно-километра.
Усиленная механика и стабильность груза
-

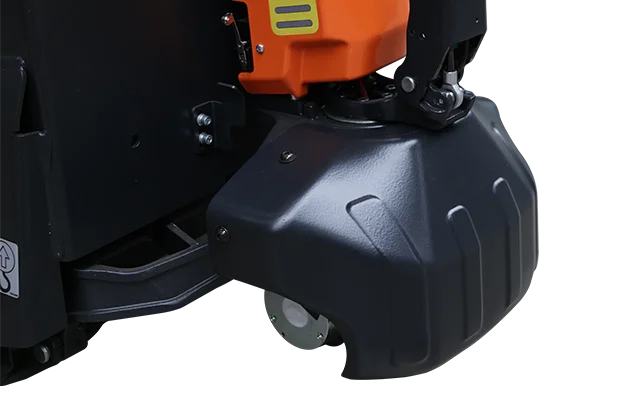

Укреплённые вилы, стальная рама и верхний защитный кожух, а также массивное ведущее колесо большого диаметра – всё это повышает жёсткость и «выживаемость» тележки при ударных нагрузках.
-
Конструкция рок-рычагов и возможные тандемные ролики Ø80×70 / 80×93 мм улучшают распределение нагрузки и проход по неровностям.
-
Высота подъёма 115 мм достаточна для уверенного отрыва палеты, но без лишнего роста центра тяжести, что улучшает устойчивость при манёврах.
Полный набор функций безопасности
-
Аварийная «грибовидная» кнопка отключает все функции и включает электромагнитный тормоз.
-
Кнопка belly-button на рукояти при прижатии оператора автоматически включает движение тележки от него с последующей остановкой, снижая риск травм при зажиме.
-
Рекуперативное торможение при отпускании «газа» и автоматическое включение стояночного тормоза после остановки.
-
Заявленный уровень шума – менее 70 дБ(A), что важно для камер хранения, логистики у магазинов и других «тихих» зон.
Удобная рукоять и режим «черепаха» для тесных мест
-
Курок хода, кнопки подъёма/опускания, звуковой сигнал, emergency-reverse и кнопка Turtle speed, плюс LED-индикаторы заряда и ошибок.
-
Режим «черепаха» ограничивает скорость и делает тележку более плавной — удобно на рампах и при работе рядом с людьми. Активируется отдельной кнопкой на рукояти.
-
Поддерживается движение с вертикально поднятой рукоятью (при удержании кнопки), что критично при въезде в лифт, кузов или на плотной погрузке.
Простое обслуживание и встроенное зарядное устройство
-

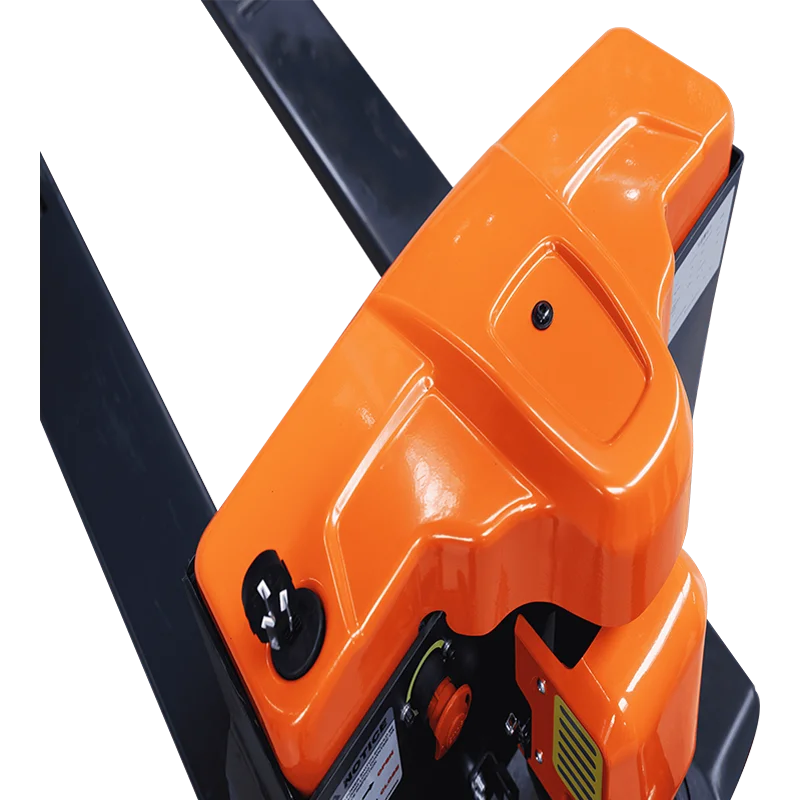

Верхняя крышка и передний кожух крепятся несколькими винтами, обеспечивая быстрый доступ к насосу, контроллеру и батарее без разборки половины тележки.
-
В инструкции есть подробный чек-лист обслуживания на 1 / 3 / 6 / 12 месяцев – гидравлика, мехчасть, электрика, тормоза, батарея, зарядное и все функции безопасности.
-
Для гидросистемы нужно всего 0,4–0,6 л масла HVLP 32 или HLP 46 (в зависимости от температуры), точки смазки и предохранители (10 А и 80 А) чётко показаны в руководстве.
Гибкость по батареям и сценариям эксплуатации
-
Для EPT15Q предусмотрено несколько тяговых батарей 24 В ёмкостью 64–85 А·ч; для EPT20Q – батарея 48 В / 30 А·ч. Возможны как свинцово-кислотные, так и литий-ионные исполнения (при соблюдении требований по температуре и зарядке).
-
Зарядка происходит от стандартной сети через встроенное ЗУ, по индикации на панели контролируется процесс и ошибки.
| Серия | |
|---|---|
| Артикул | |
| Положение оператора | |
| Масса, кг | |
| Масса АКБ, кг | |
| Тип колес | |
| Размер передних (ведущих) колес, мм | |
| Размер задних колес, мм | |
| Колея передних колес, мм | |
| Колея задних колес, мм | |
| Колесная база, мм | |
| Дополнительные колеса, мм | |
| Кол-во колес спереди/сзади (х-ведущие) | |
| Общая длина, мм | |
| Размеры вил, мм | |
| Ширина вил, мм | |
| Высота подъема, мм | |
| Высота вил в нижнем положении, мм | |
| Радиус разворота, мм | |
| Ширина прохода с паллетой 800×1200, мм | |
| Клиренс в центре базы, мм | |
| Грузоподъемность, кг | |
| Скорость движения (с грузом/без груза), км/ч | |
| Скорость подъема (с грузом/без груза), мм/c | |
| Скорость опускания (с грузом/без груза), мм/с | |
| Преодолимый уклон max (с грузом/без груза), % | |
| Напряжение питания, номинальная емкость АКБ, В/Ач | |
| Мощность двигателя движения, кВт | |
| Мощность двигателя подъема, кВт | |
| Высота ручки (min/max), мм | |
| Тип управления ходом | |
| Тормозная система |
